6F – A Power Feed Electronics -Breakout Page

Hover over the number on the diagram to find the part number. Click on a number to be directed to the part product page.

All diagrams are interactive and clickable. Clicking on a number will take you to the corresponding part page. Additionally, hovering over a part number will tell you the name of the part and the part number.

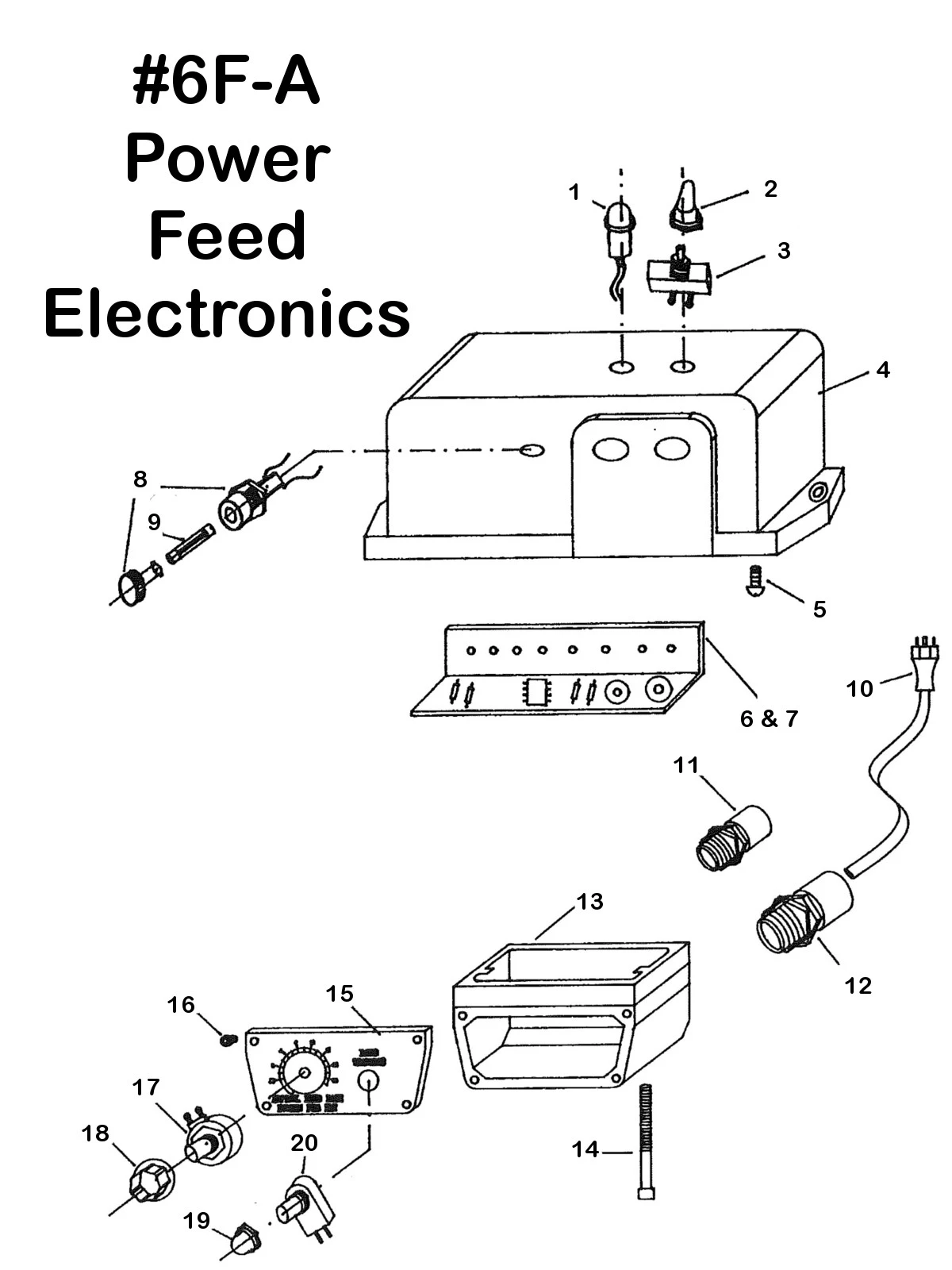

6F – A POWER FEED ELECTRONICS BREAKDOWN

Parts Breakdown

Number Part Number Part Name Part Link
1 038-0255 Bridgeport Power Feed Red Indicator Light Bridgeport Power Feed Red Indicator Light | 038-0255
2 038-0267 Bridgeport Power Feed Boot On/Off Toggle Bridgeport Power Feed Boot On/Off Toggle | 038-0267
3 038-0256 Bridgeport Power Feed On – Off Toggle Switch Bridgeport Power Feed On – Off Toggle Switch | 038-0256
4 038-0304 Bridgeport Power Feed Electric Box Bridgeport Power Feed Electric Box | 038-0304
5 038-0276 Bridgeport Power Feed Machine Screw Bridgeport Power Feed Electric Box | 038-0304
6 038-0217 Bridgeport Power Feed Circuit Board for 6F Power Feed (With Upgrade Kit) Bridgeport Power Feed Circuit Board for 6F Power Feed (With Upgrade Kit) | 038-0217
7 038-0217 Bridgeport Power Feed Circuit Board for 6F Power Feed (With Upgrade Kit) Bridgeport Power Feed Circuit Board for 6F Power Feed (With Upgrade Kit) | 038-0217
8 038-0260 Bridgeport Power Feed Fuse Socket Bridgeport Power Feed Circuit Board for 6F Power Feed (With Upgrade Kit) | 038-0217
9 038-0254 Bridgeport Power Feed Fuse Bridgeport Power Feed Fuse | 038-0254
10 038-0269 Bridgeport Power Feed Power Cord Bridgeport Power Feed Fuse | 038-0254
11 038-0268
Bridgeport Power Feed Cord Grip
Bridgeport Power Feed Cord Grip | 038-0268
12 038-0274 Bridgeport Power Feed Grip Cord Bridgeport Power Feed Grip Cord | 038-0274
13 038-0262 Bridgeport Power Feed Control Box Bridgeport Power Feed Control Box | 038-0262
14 012-0093 Bridgeport Socket Head Cap Screw Bridgeport Socket Head Cap Screw | 012-0093
15 038-0250 Bridgeport Power Feed Control Box Cover Plate Bridgeport Power Feed Control Box Cover Plate | 038-0250
16 012-0145 Bridgeport Power Feed Button Head Socket Screw Bridgeport Power Feed Button Head Socket Screw | 012-0145
17 038-0259 Bridgeport Power Feed Potentiometer Bridgeport Power Feed Potentiometer | 038-0259
18 038-0253 Bridgeport Power Feed Potentiometer Knob Bridgeport Power Feed Potentiometer Knob | 038-0253
19 038-0258 Bridgeport Power Feed Boot For Rapid Traverse Bridgeport Power Feed Boot For Rapid Traverse | 038-0258
20 038-0257 Bridgeport Power Feed Rapid Traverse Button Bridgeport Power Feed Rapid Traverse Button | 038-0257
