Variable Disc Assembly 4 HP – Breakout Page

Hover over the number on the diagram to find the part number. Click on a number to be directed to the part product page.

All diagrams are interactive and clickable. Clicking on a number will take you to the corresponding part page. Additionally, hovering over a part number will tell you the name of the part and the part number.

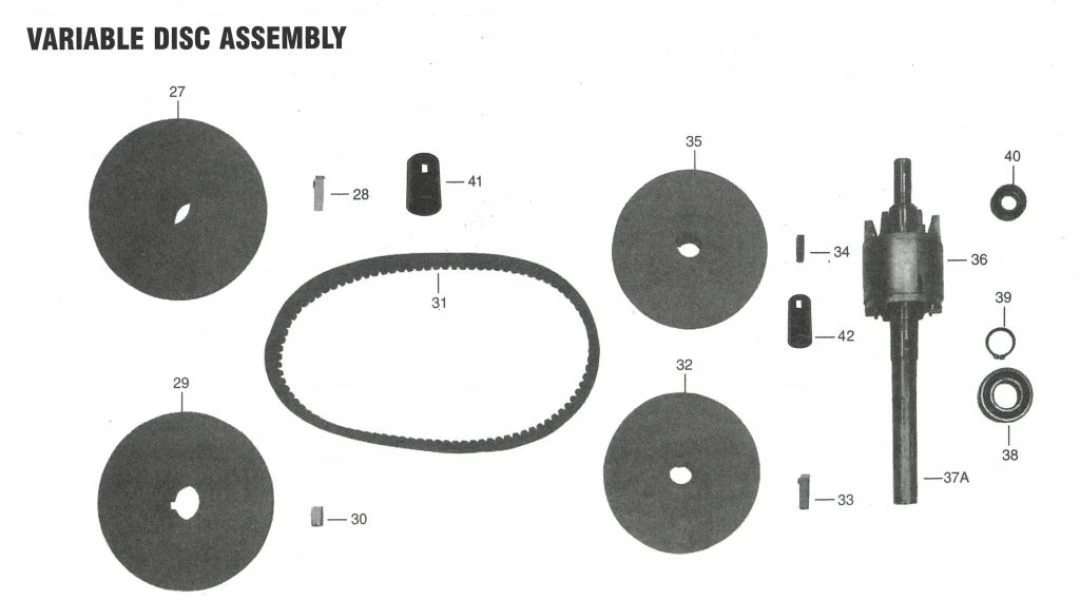

VARIABLE DISC ASSEMBLY 4 HP BREAKDOWN

NOTE: ALL PRICES AND AVAILABILITY ON SERIES II PARTS ARE SUBJECT TO CHANGE WITHOUT NOTICE & SAID CHANGES MAY NOT BE REFLECTED IN THE PRICES LISTED BELOW. CALL 1-800-285-5271 FOR CURRENT PRICE & AVAILABILITY. WE HAVE THE RIGHT TO CANCEL ANY ORDERS NOT REFLECTING CURRENT PRICE OR AVAILABILITY.

Parts Breakdown

Number Part Number Part Name Part Link
27 037-0574
Bridgeport Series II Adjustable Driven Vari – Disc (Obsolete) Bridgeport Series II Adjustable Driven Vari – Disc (Obsolete) | 037-0574
28 037-0578 Bridgeport Series II Key for Motor Vari – Disc Bridgeport Series II Key for Motor Vari – Disc | 037-0578
29 037-0556 Bridgeport Series II Stationary Driven Vari – Disc (Obsolete) Bridgeport Series II Stationary Driven Vari – Disc (Obsolete)| 037-0556
30 017-0053 Bridgeport Series II Key for Stationary Vari – Disc Bridgeport Series II Key for Stationary Vari – Disc | 017-0053
31 025-0005 Bridgeport Series II Variable Speed Drive Belt Bridgeport Series II Variable Speed Drive Belt | 025-0005
32 037-0572 Bridgeport Series II Adjustable Motor Vari – Disc (Obsolete) Bridgeport Series II Adjustable Motor Vari – Disc (Obsolete) | 037-0572
33 037-0584 Bridgeport Series II Key for Driven Vari – Disc Bridgeport Series II Key for Driven Vari – Disc | 037-0584
34 017-0052 Bridgeport Series II Key For Stationary Motor Vari – Disc (Obsolete) Bridgeport Series II Key For Stationary Motor Vari – Disc (Obsolete)| 017-0052
35 037-0576 Bridgeport Series II Stationary Motor Vari – Disc (Obsolete) Bridgeport Series II Stationary Motor Vari – Disc (Obsolete) | 037-0576
36 037-0613 Bridgeport Series II Motor Shaft and Rotor Assembly (Obsolete) Bridgeport Series II Motor Shaft and Rotor Assembly (Obsolete) | 037-0613
37A 037-9996 Bridgeport Series II Motor Shaft (Obsolete) Bridgeport Series II Motor Shaft (Obsolete)| 037-9996
38 018-0039 Bridgeport Series II Bottom Motor Bearing Bridgeport Series II Bottom Motor Bearing | 018-0039
39 016-0046 Bridgeport Series II Snap Ring (Obsolete) Bridgeport Series II Snap Ring (Obsolete) | 016-0046
40 1546-02 Bridgeport Bottom Motor Bearing 1 – 1/2 HP Bridgeport Bottom Motor Bearing 1 – 1/2 HP | 1546-02

Additional Parts Not Pictured

Part Number Part Name Part Link
037-0579 Bridgeport Series II Bushing for Motor Vari – Disc Bridgeport Series II Bushing for Motor Vari – Disc (not shown) | 037-0579
024-0003 Bridgeport Series II 4 HP Motor, Rebuilt (Obsolete) Bridgeport Series II 4 HP Motor, Rebuilt (Obsolete) | 024-0003
