Spindle and Brake Assembly 4 HP – Breakout Page

Hover over the number on the diagram to find the part number. Click on a number to be directed to the part product page.

All diagrams are interactive and clickable. Clicking on a number will take you to the corresponding part page. Additionally, hovering over a part number will tell you the name of the part and the part number.

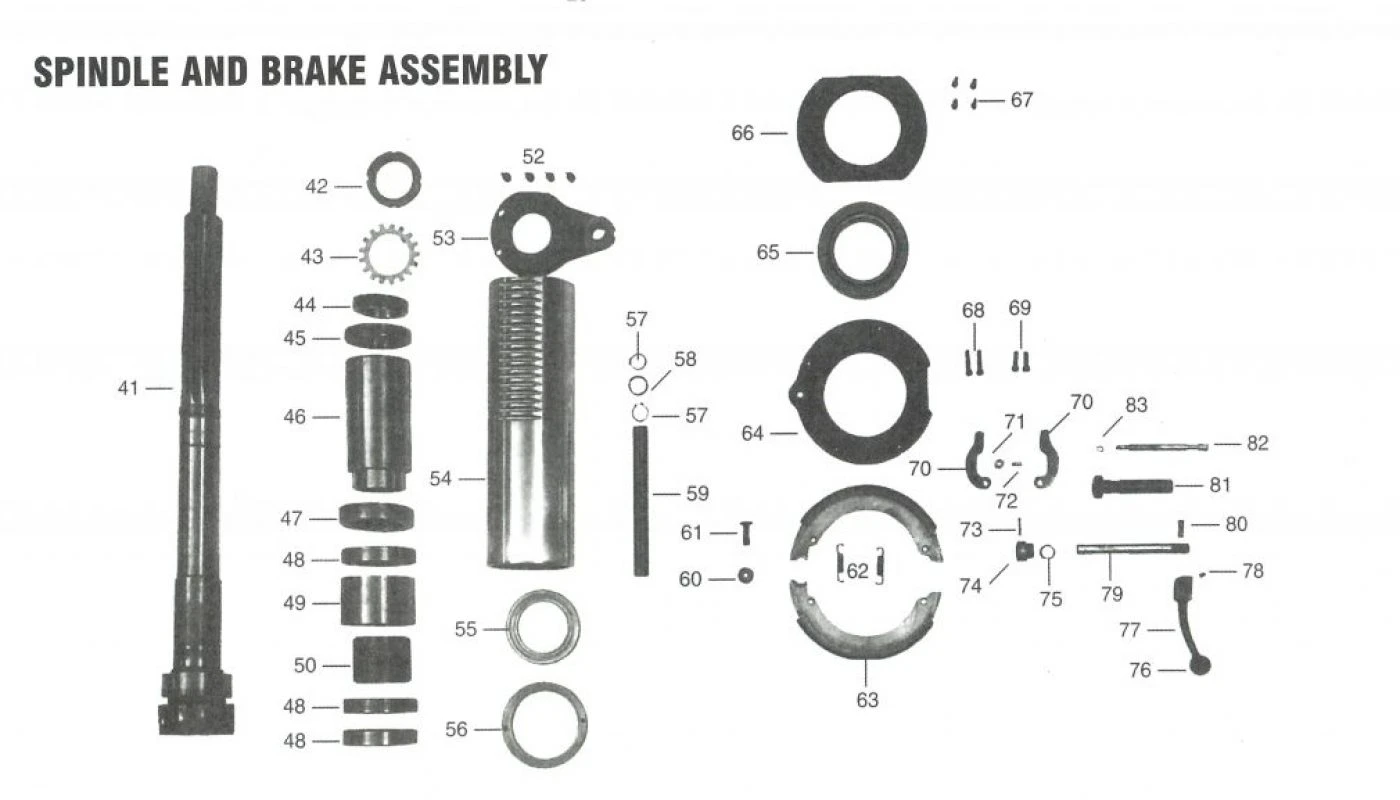

SPINDLE AND BRAKE ASSEMBLY 4 HP BREAKDOWN

Spindle and Brake Assembly 4 HP Breakdown

Spindle and Brake Assembly 4 HP Breakdown
037-0558 – Spindle 037-0590 – Bearing Lock Nut 037-0591 – Lock Washer 037-0592 – Top Bearing Spacer 018-0033 – Bearing 037-0593 – Bearing Spacer 037-0594 – Top Grease Res. for Spindle 018-0034 – Spindle Bearing Set 037-0595 – Bottom Bearing Spacer (outer) 037-0596 – Bottom Bearing Spacer (inner) 012-0013 – Socket Head Cap Screw 037-0636 – Quill Cover 037-0639 – Quill 037-0597 – Dirt Shield 037-0598 – Nose Piece 016-0048 – Snap Ring 019-0037 – Spring Washer 037-0640 – Stop Tube for Quill 037-0641 – Brake Shoe Pivot Sleeve 012-0081 – Hex Head Screw 019-0033 – Brake Spring set 037-0642 – Brake Shoe 037-0643 – Brake Mounting Hub 018-0032 – Bearing 037-0644 – Ring 012-0082 – Socket Head Cap Screw 012-0083 – Socket Head Cap Screw 1195 – Socket Head Cap Screw 037-0645 – Brake Operating Fingers 037-0646 – Roller 013-0046 – Dowel Pin 1174 – Dowell Pin 1594 – Brake Lock Cam 037-0648 – Thrust Washer 1259 – Plastic Ball 037-0649 – Brake Lock Handle 1260 – Socket Set Screw 037-0650 – Brake Lock Shaft 1262 – Brake Lock Pin 037-0652 – Brake Lock Shaft Sleeve 037-0653 – Brake Finger Pivot Stud 1030-03 – Snap Ring 018-0033 - Bearing 018-0033 - Bearing 016-0048 - Snap Ring 037-0645 - Brake Operating Fingers

016-0048 - Snap Ring

NOTE: ALL PRICES AND AVAILABILITY ON SERIES II PARTS ARE SUBJECT TO CHANGE WITHOUT NOTICE & SAID CHANGES MAY NOT BE REFLECTED IN THE PRICES LISTED BELOW. CALL 1-800-285-5271 FOR CURRENT PRICE & AVAILABILITY. WE HAVE THE RIGHT TO CANCEL ANY ORDERS NOT REFLECTING CURRENT PRICE OR AVAILABILITY.

Parts Breakdown

Number Part Number Part Name Part Link
41 037-0558 Bridgeport Series II Spindle (Obsolete) Bridgeport Series II Spindle (Obsolete)| 037-0558
42 037-0590 Bridgeport Series II Bearing Lock Nut (Obsolete) Bridgeport Series II Bearing Lock Nut (Obsolete) | 037-0590
43 037-0591 Bridgeport Series II Lock Washer (Obsolete) Bridgeport Series II Lock Washer (Obsolete) | 037-0591
44 037-0592 Bridgeport Series II Top Bearing Spacer (Obsolete) Bridgeport Series II Top Bearing Spacer (Obsolete)| 037-0592
45 018-0033 Bridgeport Series II Bearing Bridgeport Series II Bearing | 018-0033
46 037-0593 Bridgeport Series II Bearing Spacer, Long (Obsolete) Bridgeport Series II Bearing Spacer, Long (Obsolete) | 037-0593
47 037-0594 Bridgeport Series II Top Grease Res. for Spindle (Obsolete) Bridgeport Series II Top Grease Res. for Spindle (Obsolete) | 037-0594
48 018-0033 Bridgeport Series II Bearing Bridgeport Series II Bearing | 018-0033
49 037-0595 Bridgeport Series II Bottom Bearing Spacer, Outer (Obsolete) Bridgeport Series II Bottom Bearing Spacer, Outer (Obsolete) | 037-0595
50 037-0596 Bridgeport Series II Bottom Bearing Spacer, Inner (Obsolete) Bridgeport Series II Bottom Bearing Spacer, Inner (Obsolete) | 037-0596
52 012-0013 Bridgeport Series II Socket Head Cap Screw (Obsolete) Bridgeport Series II Socket Head Cap Screw (Obsolete) | 012-0013
53 037-0636 Bridgeport Series II Quill Cover (Obsolete) Bridgeport Series II Quill Cover (Obsolete) | 037-0636
54 037-0639 Bridgeport Series II Quill (Obsolete) Bridgeport Series II Quill (Obsolete) | 037-0639
55 037-0597 Bridgeport Series II Dirt Shield (Obsolete) Bridgeport Series II Dirt Shield (Obsolete) | 037-0597
56 037-0598 Bridgeport Series II Nose Piece (Obsolete) Bridgeport Series II Nose Piece (Obsolete) | 037-0598
57 016-0048 Bridgeport Series II Snap Ring (Obsolete) Bridgeport Series II Snap Ring (Obsolete)| 016-0048
58 019-0037 Bridgeport Series II Spring Washer (Obsolete) Bridgeport Series II Spring Washer (Obsolete)| 019-0037
59 037-0640 Bridgeport Series II Stop Tube for Quill (Obsolete) Bridgeport Series II Stop Tube for Quill (Obsolete) | 037-0640
60 037-0641 Bridgeport Series II Brake Shoe Pivot Sleeve (Obsolete) Bridgeport Series II Brake Shoe Pivot Sleeve (Obsolete) | 037-0641
61 012-0081 Bridgeport Series II Hex Head Screw (Obsolete) Bridgeport Series II Hex Head Screw (Obsolete) | 012-0081
62 019-0033 Bridgeport Series II Brake Spring set Bridgeport Series II Brake Spring set | 019-0033
63 037-0642 Bridgeport Series II Brake Shoe Bridgeport Series II Brake Shoe | 037-0642
64 037-0643 Bridgeport Series II Brake Mounting Hub (Obsolete) Bridgeport Series II Brake Mounting Hub (Obsolete) | 037-0643
65 018-0032 Bridgeport Series II Bearing Bridgeport Series II Bearing | 018-0032
66 037-0644 Bridgeport Series II Ring (Obsolete) Bridgeport Series II Ring (Obsolete) | 037-0644
67 012-0082 Bridgeport Series II Socket Head Cap Screw (Obsolete) Bridgeport Series II Socket Head Cap Screw (Obsolete)| 012-0082
68 012-0083 Bridgeport Series II Socket Head Cap Screw (Obsolete) Bridgeport Series II Socket Head Cap Screw (Obsolete)| 012-0083
69 1195 Bridgeport Socket Head Cap Screw Bridgeport Socket Head Cap Screw | 1195
70 037-0645 Bridgeport Series II Brake Operating Fingers (Obsolete) Bridgeport Series II Brake Operating Fingers (Obsolete) | 037-0645
71 037-0646 Bridgeport Series II Roller (Obsolete) Bridgeport Series II Roller (Obsolete) | 037-0646
72 013-0046 Bridgeport Series II Dowel Pin (Obsolete) Bridgeport Series II Dowel Pin (Obsolete)| 013-0046
73 1174 Bridgeport Dowell Pin Bridgeport Dowell Pin | 1174
74 1594 Bridgeport Brake Lock Cam Bridgeport Brake Lock Cam | 1594
75 037-0648
Bridgeport Series II Thrust Washer (Obsolete) Bridgeport Series II Thrust Washer (Obsolete)| 037-0648
76 1259 Bridgeport Plastic Ball EMT Quick Mill Stop | EMTMS-5X
77 037-0649 Bridgeport Series II Brake Lock Handle (Obsolete) Bridgeport Series II Brake Lock Handle (Obsolete) | 037-0649
78 1260
Bridgeport Socket Set Screw Bridgeport Socket Set Screw | 1260
79 037-0650 Bridgeport Series II Brake Lock Shaft (Obsolete) Bridgeport Series II Brake Lock Shaft (Obsolete) | 037-0650
80 1262 Bridgeport Brake Lock Pin 58 Piece Clamping Set, Import | SG6012625CK
81 037-0652 Bridgeport Series II Brake Lock Shaft Sleeve (Obsolete) Bridgeport Series II Brake Lock Shaft Sleeve (Obsolete) | 037-0652
82 037-0653 Bridgeport Series II Brake Finger Pivot Stud (Obsolete) Bridgeport Series II Brake Finger Pivot Stud (Obsolete)| 037-0653
83 1030-03 Bridgeport Snap Ring Bridgeport Snap Ring | 1030-03
