8F Power Feed Electronics – Breakout Page

Hover over the number on the diagram to find the part number. Click on a number to be directed to the part product page.

All diagrams are interactive and clickable. Clicking on a number will take you to the corresponding part page. Additionally, hovering over a part number will tell you the name of the part and the part number.

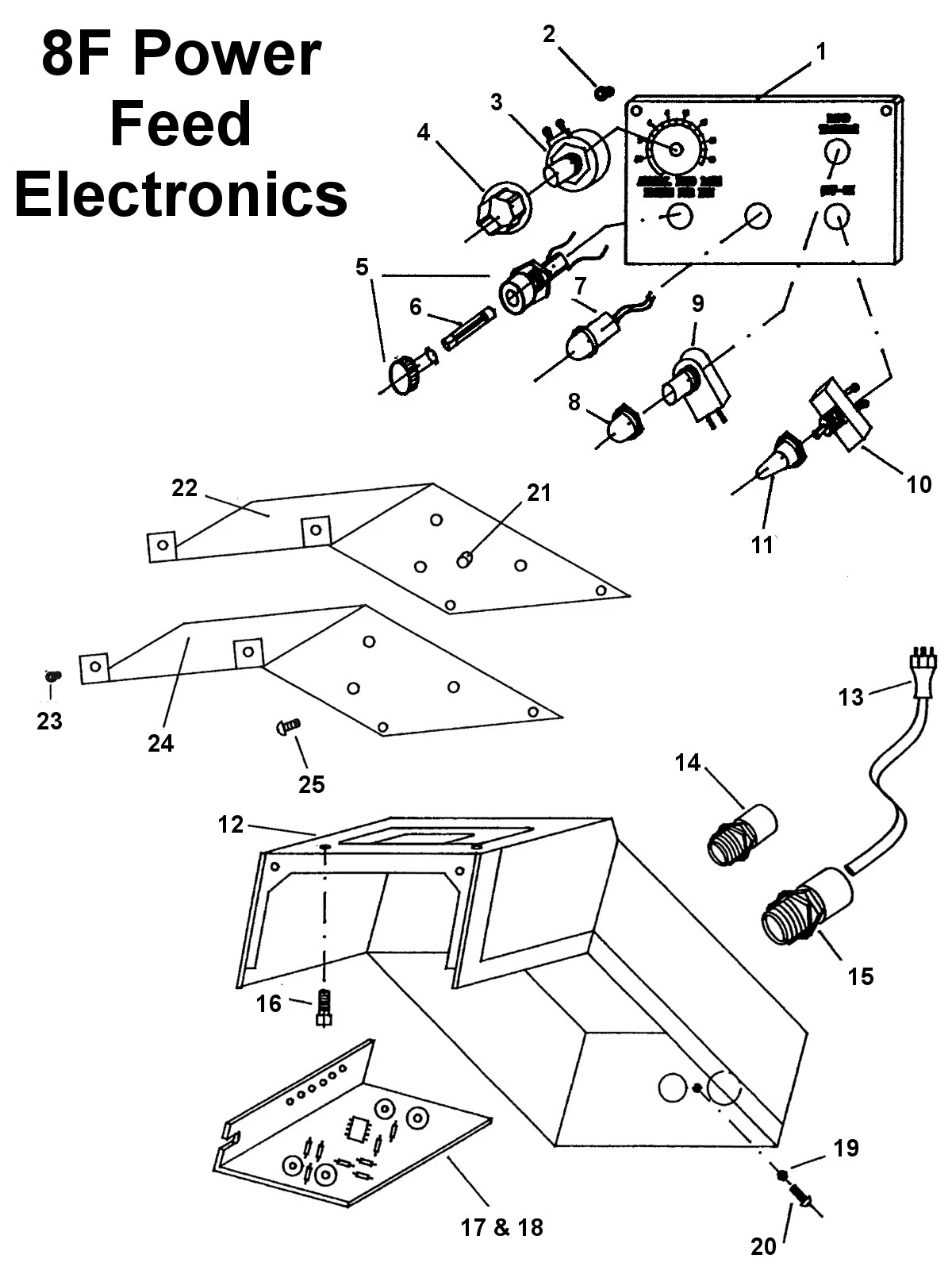

8F POWER FEED ELECTRONICS BREAKDOWN

Parts Breakdown

Number Part Number Part Name Part Link
1 038-0251 Bridgeport Power Feed Control Box Cover Plate Bridgeport Power Feed Control Box Cover Plate | 038-0251
2 038-0264 Bridgeport Power Feed Cap Screw Bridgeport Power Feed Cap Screw | 038-0264
3 038-0263 Bridgeport Power Feed Potentiometer Bridgeport Power Feed Potentiometer | 038-0263
4 038-0253 Bridgeport Power Feed Potentiometer Knob Bridgeport Power Feed Potentiometer Knob | 038-0253
5 038-0260 Bridgeport Power Feed Fuse Socket Bridgeport Power Feed Fuse Socket | 038-0260
6 038-0254 Bridgeport Power Feed Fuse Bridgeport Power Feed Fuse | 038-0254
7 038-0255 Bridgeport Power Feed Red Indicator Light Bridgeport Power Feed Red Indicator Light | 038-0255
8 038-0258 Bridgeport Power Feed Boot For Rapid Traverse Bridgeport Power Feed Boot For Rapid Traverse | 038-0258
9 038-0257 Bridgeport Power Feed Rapid Traverse Button Bridgeport Power Feed Rapid Traverse Button | 038-0257
10 038-0256 Bridgeport Power Feed On – Off Toggle Switch Bridgeport Power Feed On – Off Toggle Switch | 038-0256
11 038-0267 Bridgeport Power Feed Boot On/Off Toggle Bridgeport Power Feed Boot On/Off Toggle | 038-0267
12 038-0252 Bridgeport Power Feed Control Box Cover Plate Bridgeport Power Feed Control Box Cover Plate | 038-0252
13 038-0269 Bridgeport Power Feed Power Cord Bridgeport Power Feed Power Cord | 038-0269
14 038-0268 Bridgeport Power Feed Cord Grip Bridgeport Power Feed Cord Grip | 038-0268
15 038-0274 Bridgeport Power Feed Grip Cord Bridgeport Power Feed Grip Cord | 038-0274
16 038-0275 Bridgeport Power Feed Socket Head Cap Screw Bridgeport Power Feed Socket Head Cap Screw | 038-0275
17 038-0216 Bridgeport Power Feed 8F Circuit Board Bridgeport Power Feed 8F Circuit Board | 038-0216
18 038-0217 Bridgeport Power Feed Circuit Board for 6F Power Feed (With Upgrade Kit) Bridgeport Power Feed Circuit Board for 6F Power Feed (With Upgrade Kit) | 038-0217
19 038-0270 Bridgeport Power Feed Hex Nut Bridgeport Power Feed Hex Nut | 038-0270
20 038-0271 Bridgeport Power Feed Round Head Machine Screw Bridgeport Power Feed Round Head Machine Screw | 038-0271
21 038-0158 Bridgeport Power Feed Spacer Bridgeport Power Feed Spacer | 038-0158
22 038-0273 Bridgeport Power Feed Gasket Cover Bridgeport Power Feed Gasket Cover | 038-0273
23 038-0264 Bridgeport Power Feed Cap Screw Bridgeport Power Feed Cap Screw | 038-0264
24 038-0272 Bridgeport Power Feed Bottom Cover Bridgeport Power Feed Bottom Cover | 038-0272
25 038-0276 Bridgeport Power Feed Machine Screw Bridgeport Power Feed Machine Screw | 038-0276
